BA 15706. Линия нанесения покрытий койл-коатинг [койл-коатинг]
Линия по нанесению и сушке покрытий койл-коатинг на алюминии и стали. Лакокрасочный материал наносится на рулонную сталь или алюминий с обеих сторон методом обратного покрывного валка. При двухсменной работе возможно производство до 38 000 метров окрашенного металла в день.
BA15706
Непрерывное
Werner Mathis AG
![BA 15706. Линия нанесения покрытий койл-коатинг [койл-коатинг]](/images/products/large/BA_15706.jpg)
Назначение
BA 15706. Линия нанесения покрытий койл-коатинг [койл-коатинг] от Werner Mathis AG для лабораторных и производственных задач.
Подробное описание
Линия по нанесению и сушке покрытий койл-коатинг на алюминии и стали. Лакокрасочный материал наносится на рулонную сталь или алюминий с обеих сторон методом обратного покрывного валка. При двухсменной работе возможно производство до 38 000 метров окрашенного металла в день.
1 Разматыватель 6 Участок химической обработки и промывки 11 Участок вертикальной протяжки 2 Система резки и сварки 7 Сушка 12 Резка 3 Участок вертикальной протяжки 8 Нанесение ЛКМ обратным валком 13 Наматывающее устройство 4 Участок обработки края металла 9 Нанесение ЛКМ-покрытия сверху 5 Участок обработки поверхности плазмой 10 Участок сушки и охлаждения
Система нанесения покрытия обратным валком. Подготовка нового цвета в процессе производства
Состав и узлы
- 1 Разматыватель
- 6 Участок химической обработки и промывки
- 11 Участок вертикальной протяжки
- 2 Система резки и сварки
- 8 Нанесение ЛКМ обратным валком
- 13 Наматывающее устройство
- 4 Участок обработки края металла
- 9 Нанесение ЛКМ-покрытия сверху
- 5 Участок обработки поверхности плазмой
- 10 Участок сушки и охлаждения
- 4 - 40 м/мин
- до 1000 мм
Иллюстрации и примечания
- Частичный вид устройства нанесения
- Система нанесения покрытия обратным валком. Подготовка нового цвета в процессе производства

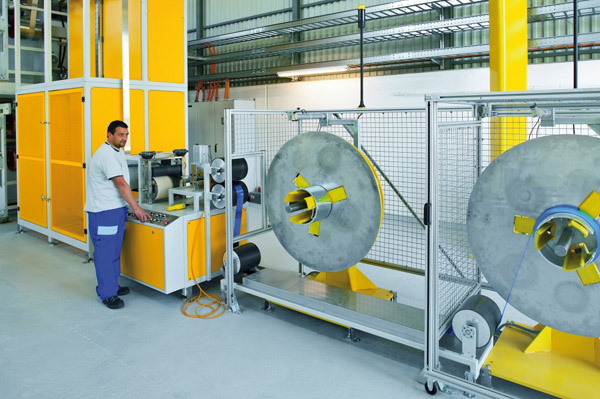

- Окрашенная алюминиевая лента сматывается в рулон

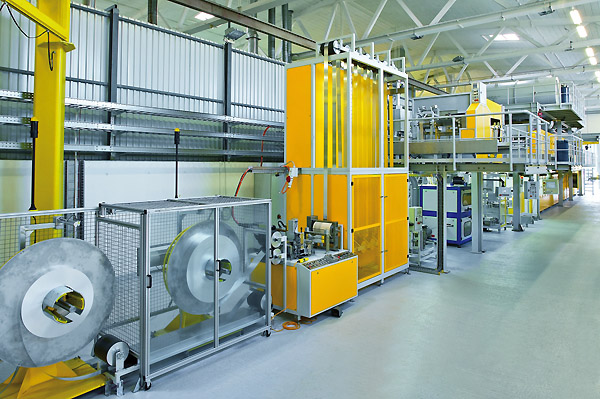

Фотографии линии BA 15706
Технические характеристики
| Ширина вала | 275 мм |
|---|---|
| Рабочая ширина | 69 - 150 мм |
| Скорость подачи | 4 - 40 м/мин |
| Вес рулона | до 500 кг |
| Диаметр рулона | до 1000 мм |
Информация
Подбор оборудования
Конфигурация и состав поставки подбираются под материал, рабочий процесс и требования лаборатории или производства. Для уточнения версии, опций и совместимости отправьте запрос специалистам Mathis в России.
